大連焊接平臺供應商大連焊接平板大連拼接平臺廠家

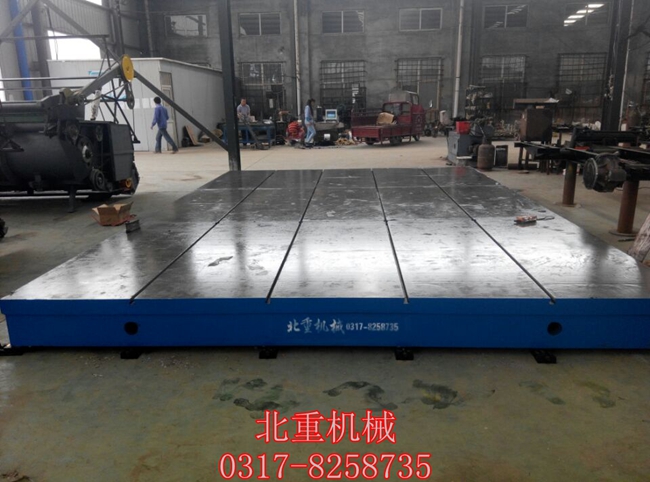

大連焊接平臺,大連焊接平板,大連拼接平臺,大連焊接平臺廠家北重機械制造生產的焊接平臺工作面的平面度是指包容實際表面且距離為最小的兩平行平面間的距離。將焊接平臺工作面平面度公差允許值,按其數值大小分成幾個級別,稱為焊接平臺 平面度準確度。焊接平臺至于應分成幾個級別,按什么規律分布公差數值,各國平板標準都不一樣。
我國焊接平臺標準將工作臺分為6級,即000、00、1、2、3級,這個精度分別大致對應于GB1184—80規定的平面度公差的1、2、3、5、7、9共6個等級。
大連焊接平臺,大連焊接平板,大連拼接平臺,大連焊接平臺廠家北重機械制造生產的焊接平臺鑒于000級平板尚無商品出售,規程將平板準確度級別分為5級,即00、0、1、2、3級。焊接平臺材質:高強度鑄鐵HT200-300 焊接平臺平面度計算公式:
000級:1×(1+d/1000)1級:8×(1+d/1000)
00級:2×(1+d/1000)2級:16×(1+d/1000)
0級:4×(1+d/1000)3級:40×(1+d/1000)
注:①式中:d-平板工作面對角線長度,mm
②距工作面邊緣0.02α(最大為20mm)范圍內平面度公差不計,且任意一點都不行高于工作面。規格:
焊接平臺①100mm×200mm-----------400mm×400mm(本規格適用于研磨壓砂平板)精度為00級、0級、1級。
焊接平臺②400mm×600mm----------1000mm×1500mm(本規格適用于人工刮研平板)精度為0級、1級、2級。
焊接平臺③1000mm×2000mm----------2000mm×4000mm(本規格適用于人工刮研平板)精度為1級、2級、3級。
焊接平臺④2000mm×5000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。
大連焊接平臺,大連焊接平板,大連拼接平臺,大連焊接平臺廠家北重機械制造生產的焊接平臺技術參數
大連焊接平臺,大連焊接平板,大連拼接平臺,大連焊接平臺廠家北重機械制造生產的焊接平臺規格單位: 750*1000mm 800*1200mm 1000*1000mm 1000*1200mm 1000*1500mm 1000*2000mm 1200*2000mm 1500*2000mm 1500*2500mm 1500*3000mm 1500*4000mm 2000*2000mm 2000*2500mm 2000*3000mm 2000*4000mm 2000*5000mm 2000*6000mm 2000*7000mm 3000*3000mm 3000*3500mm 3000*4000mm 3000*5000mm 3000*6000mm 3000*7000mm 3000*8000mm 3000*8000mm以上各種規格
此文關鍵字:焊接平臺 | 劃線平臺 | T型槽平臺 | 電機試驗平臺 | 鉚焊平臺 | 劃線平臺廠家 | 焊接平臺廠家 |
